| 产品特性高温 | 品牌渤工 |
| 型号ZAZP-40P | 材质铸钢、不锈钢 |
| 连接形式法兰 | 加工定制是 |
| 公称通径DN20-DN400mm | 适用介质水、 蒸汽、 油品、 氨气、 氮气、 氧气、 液化气、 空气 |
| 压力环境常压 | 工作温度常温 |
| 流动方向单向 | 驱动方式手动、气动、电动、 |
| 零部件及配件配件 | 形态柱塞式 |
| 类型(通道位置)二通式 | 标准*** |
| 密封形式硬密封型 | 规格DN20-DN400 |
| 调节阀渤工 |
展开

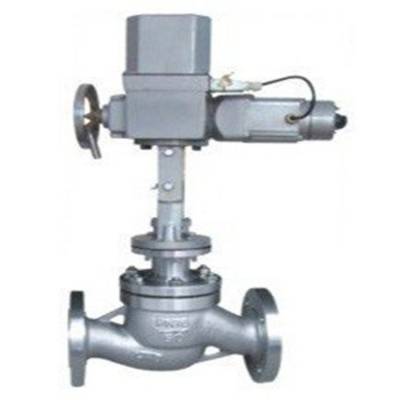

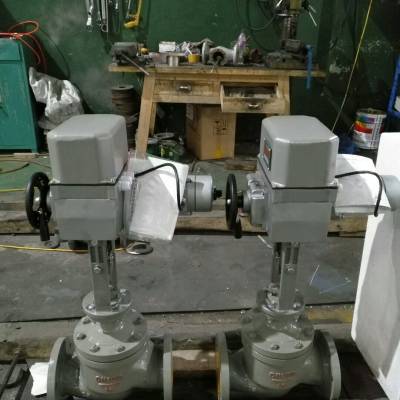

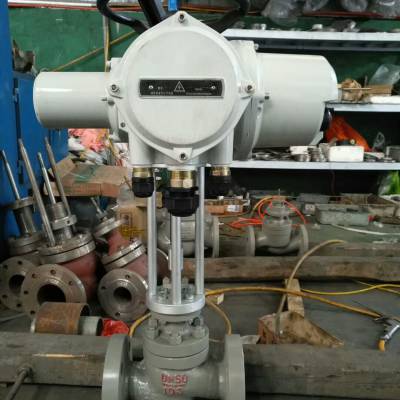

ZDLP- ZAZP 智能电动单座调节阀 电动电子式套筒调节阀 ZAZP-40P 渤工品牌
调节阀 法兰调节阀
ZDLP-16C DN50电子式电动单座调节阀
详细信息
| 品牌:上海渤工 | 型号:ZDLP-16/25/40/64C/P | 加工定制:否 | ||||
| 材质:铸钢、不锈钢等 | 连接形式:法兰 | 公称通径:DN20~300 mm | ||||
| 适用介质:水;蒸汽;油品;各种高腐蚀化学介质;弱酸碱介质;氨气;氮气;氧气;氢气;液化气;空气;煤气;含尘气体 | 压力环境:PN1.6~6.4MPa | 工作温度:-250~+450℃ | ||||
| 流动方向:单向 | 驱动方式:电子式电动 | 零部件及配件:381电动执行器、PSL电动执行器等 | ||||
| 形态:柱塞式、隔膜式等 | 类型:常温型、高温型、低温型等 | 标准:***、美标等 | ||||
| 密封形式:硬密封、软密封(F46) | 工作电压:常规AC220V 50Hz |
“水兴”直行程电子式电动单座调节阀
ZDLP型电子式电动单座调节阀 概述
ZDLP型电子式电动单座调节阀是由381L、PSL系列电子式电动执行机构和单座调节阀机构组成。电动执行机构内有伺服系统，无须另配伺服放大器，有输入讯号及电源即可控制运转，连接简单，调节机构阀芯采用顶导向，适用于对泄漏量要求严格，阀前后压差低及有一定粘度和含有纤维介质的场合。
高温散热性ZDLP型电子式电动单座调节阀，ZDLP-16C DN150电子式电动单座调节阀
【主要技术参数和性能指标】
调节机构主要技术参数
| 公称通径DN(mm) | G3/4“ | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||||||||||
| 阀座直径DN(mm) | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||
| 额定流量系数(kv) | 0.08 | 0.12 | 0.2 | 0.32 | 0.5 | 0.8 | 1.2 | 2 | 3.2 | 5 | 8 | 12 | 20 | 32 | 50 | 80 | 120 | 200 | 280 | 450 | ||||
| 公称压力PN(MPa) | 1.6、4.0、6.4(常温)、4.0、6.4(中温)、1.6、4.0、6.4(低温) | |||||||||||||||||||||||
| 行程L(mm) | 10 | 16 | 25 | 40 | 60 | |||||||||||||||||||
| 动作速度mm/s | 4.2 | 2.1 | 3.5 | 1.7 | 3.4 | |||||||||||||||||||
| 流量特性 | 直线 直线、等***比 | |||||||||||||||||||||||
| 介质温度(℃) | -20~+200、-40~+250(常温)、-20~+450(中温)、-250~-60(低温) | |||||||||||||||||||||||
| 法兰尺寸 | 铸钢法兰按JB79-59 | |||||||||||||||||||||||
| 法兰型号 | 法兰密封面型式按JB77-59、铸铁法兰按光滑式、铸钢法兰按凹式，低温按椎槽式 | |||||||||||||||||||||||
| 阀体材质 | 公称压力 MPa | 0.6 | -低温-250~~-60℃、ZGiCr18Ni9Ti、CF8M | |||||||||||||||||||||
| 1.6 | 常温-20~200℃、HT200 | |||||||||||||||||||||||
| 4.0 | 常温-20~200℃、WCB、ZG1Cr18Ni9Ti | |||||||||||||||||||||||
| 中温-20~450℃、WCB、ZG1Cr18Ni9Ti | ||||||||||||||||||||||||
| 低温-250~-60℃、ZG1Cr18Ni9Ti(-196℃)、CF8M(-250℃) | ||||||||||||||||||||||||
| 6.4 | 常温-20~-200℃、WCB、ZGiCr18Ni9Ti | |||||||||||||||||||||||
| 中温-20~450℃、WCB、ZG1Cr18Ni9Ti | ||||||||||||||||||||||||
| 低温-250~-60℃、ZG1Cr18Ni9Ti(-196℃)、CF8M(-250℃) | ||||||||||||||||||||||||
| 阀芯材质 | 1Cr18Ni9、F316(0Cr18Ni12Mo2) | |||||||||||||||||||||||
| 上阀盖型式 | 普通型(常温)、热片式(中温)、长颈式(低温) | |||||||||||||||||||||||
| 配电动执行机构型号 | 3810LSA-08 | 3810LSA-20 | 3810LSB-30 | 3810LSB-50 | 3810LSC-65 | |||||||||||||||||||
| 3810LXA-08 | 3810LXA-20 | 3810LXB-30 | 3810LXB-50 | |||||||||||||||||||||
注:可为用户提供ANSI、JPI、JIS等国外法兰标准的产品，结构长度按用户需要确定。
ZDLP-16C DN150电子式电动单座调节阀_381L型电子式电动执行器
2、执行机构主要技术参数
| 型号 | 额定输出力 | 速度 | 技术参数 |
| 3810LSA-08 3810LXA-08 | 800 | 4.2 | 电源:AC220V 50Hz 输入信号:DC4-20mA DC1-5V (信号线用屏蔽线) 输出开度信号:DC4-20mA 上盖防护等级:相当IP55 隔爆标志:ExdIIBT4 |
| 3810LSA-20 3810LXA-20 | 2000 | 2.1 | |
| 3810LSB-30 3810LXB-30 | 3000 | 3.5 | |
| 3810LSB-50 3810LXB-500 | 5000 | 1.7 | |
| 3810LSC-65 | 6500 | 2.8 |
3、性能指标
| 项目 | 技术性能指标 | ||
| 基本误差% | ±2.5 | ||
| 回差% | 2.5 | ||
| 死区% | 1.0 | ||
| 始终点偏差% | 点开 | 始点 | ±2.5 |
| 终点 | ±2.5 | ||
| 电关 | 始点 | ±2.5 | |
| 终点 | ±2.5 | ||
| 额定流量系数误差% | 2.5 | ||
